一、簡介

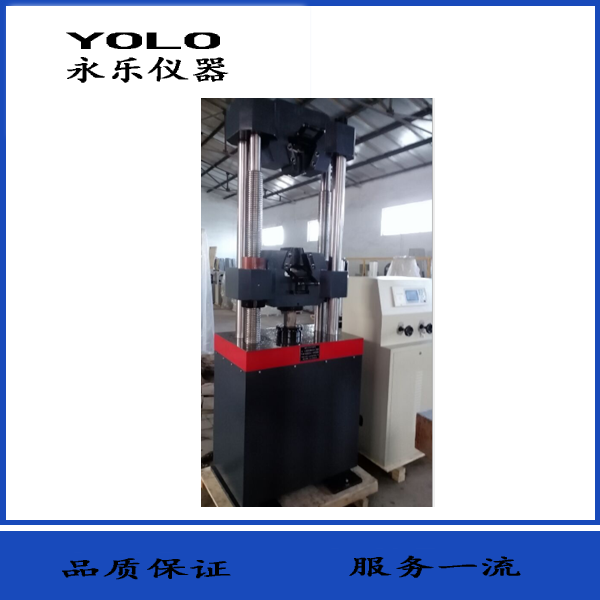

主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測力儀表采用高清液晶顯示屏，實驗數據方便直觀。
二、 傳動系統(tǒng)
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
三、 液壓系統(tǒng)
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
四、 測力系統(tǒng)
l 支持進行拉伸、壓縮、剪切、彎曲等試驗；
l 手動調整送回油閥，操作簡潔靈活；
l 支持試驗參數自定義；
l 電子測力，液晶顯示試驗力時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力；
l 查詢試驗結果靈活方便；
l 配有微型打印機。
五、測力儀表描述
（1）主界面
（2）試驗\查詢
六、安全保護裝置
當試驗力超過試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
當橫梁下降達到設定位置時，限位保護，減速機停機。
七、 主要性能技術指標
|
試驗力（kN） |
300 |
|
|
試驗力測量范圍 |
4%-100% |
全程不分檔，等效3檔 |
|
試驗力示值相對誤差 |
＜ 示值的±1% |
|
|
拉伸試驗空間（mm） |
520 |
|
|
壓縮空間（mm） |
400 |
|
|
活塞行程(mm) |
150 |
|
|
立柱間距（mm） |
440 |
|
|
圓試樣夾持范圍（mm） |
Φ10-Φ32 |
|
|
扁試樣夾持厚度（mm） |
0-30 |
|
|
扁試樣夾持寬度（mm） |
75 |
|
|
壓盤尺寸（mm） |
φ160mm |
|
|
彎曲支點兩點間距離（mm） |
300 |
|
|
彎曲支滾寬度（mm） |
140 |
|
|
夾緊方式 |
液壓自動夾緊 |
|
|
主機外形尺寸（mm） |
750*600*2200 |
|
|
油源控制臺尺寸（mm） |
1100×750×1000 |
|
|
電機總功率（kW） |
2 |
|
|
總重量（kg） |
1600 |
|
八、出廠標準配置清單
|
試驗機主機 |
兩立柱、兩絲杠、油缸下置式 |
1臺 |
|
壓力力傳感器 |
300KN |
1只 |
|
測控油源 |
專有技術 |
1臺 |
|
電器控制系統(tǒng) |
專有技術 |
1套 |
|
圓試樣拉伸輔具 |
Φ6-Φ13、Φ13-Φ26 |
各1套 |
|
扁試樣拉伸輔具 |
0-15mm |
1套 |
|
壓縮輔具 |
φ160mm |
1套 |
|
彎曲輔具 |
支滾直徑30mm |
1套(兩件支座、一件彎頭) |
|
說明書\合格證\裝箱單 |
----------- |
1套 |
